Блок управления CombiBox для подключения к PCMflash
Назад в Кабели и адаптерыАртикул: CombiBox (для PCMflash)
Характеристики
Бренд: Автоэлектрик
ТипОборудованияЧиптюнинга: PCMflash
Вес брутто, кг: 3
Упаковочные размеры, мм (ДхШхВ): 250x160x80
7 500 р.
Наличие на складах:
1 шт. - доставка из г. Казань
под заказ - от 3 дней (уточняйте у менеджера)
Описание
Питание.
Для работы CombiBox необходимо подать стабилизированное питание 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.
Подключение.
На задней панели CombiBox расположены 2 разъема:
J2534 — разъем предназначен для подключения адаптера (Scanmatik 2 (PRO))
Разъем имеет следующую схему подключения:
1 — GPT2;
2 — GPT1;
4 — GND;
5 — GND;
6 — CAN-H;
7 — K-LINE;
12 - SELECT BOOT
14 — CAN-L;
15 — L–LINE;
16 — +12V.
DC 12V — разъем предназначен для подключения питания.

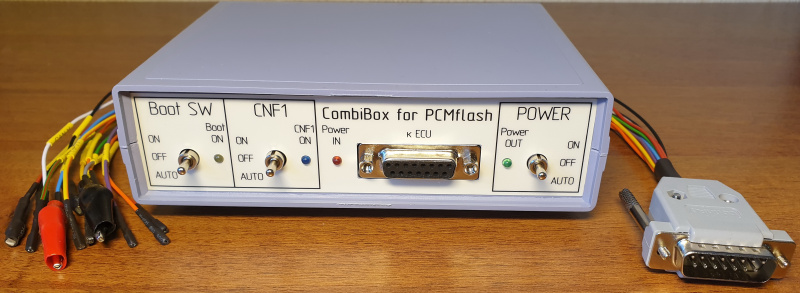

На лицевой панели прибора расположен разъем DB-15, предназначенный для подключения к ЭБУ при помощи универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения.
Разъем имеет следующую схему подключения:
2 — Фиолетовый, VPP;
3 — Зелено-красный, GPT2;
4 — Голубой, CNF1;
5 — Красные, Power +12V;
7 — Белый, CAN-H;
9 — Оранжевые, Key +12V;
10 — Серый, BOOT;
11 — Черные, GND;
12 — Желто-оранжевый, GPT1;
14 — Желтый, K-Line;
15 — Зеленый, CAN-L.
Органы управления
Переключатель — «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ:
«OFF» выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-15.
«ON» включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT.
«AUTO» автоматическое управление, в данном режиме управление питанием производит загрузчик PCMflash.
Переключатель «Boot SW», управление сигналом BOOT:
«OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15;
«ON» включено, подтягивает BOOT к сигнальному минусу;
«AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash.
Переключатель «CNF1», управление сигналом CNF1 (3,3 вольта):
«OFF» выключено, позволяет снять все управляющие сигналы с разъёма DB-15;
«ON» включено, подтягивает CNF1 к +3.3 вольтам;
«AUTO» автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик PCMflash.
Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:
«BOOT» — 1 кОм;
«CNF1» — 510 Ом;
Нагрузка на шине «CAN» — 120 Ом.
Индикаторы:
Светодиодный индикатор «Power IN» указывает наличие питающего напряжения;
Светодиодный индикатор «Power OUT» указывает наличие напряжения на ЭБУ;
Светодиодный индикатор «Boot ON» указывает наличие подтяжки сигнала BOOT;
Светодиодный индикатор «CNF1 ON» указывает наличие подтяжки сигнала CNF1.
Комплект поставки
Адаптер CombiBox
Соединительный кабель
Штекер питания
Гарантия
На данный продукт распространяется стандартная гарантия 1 год.
